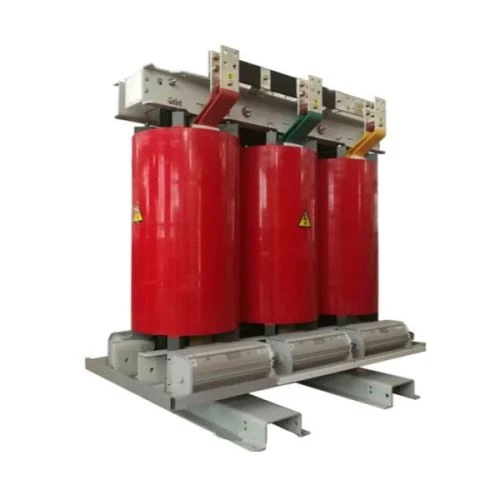

Dos transformadors secs enrotllats

1.iron nucli:
Generalment està fabricat amb Grain enrotllat - de qualitat - Grain enrotllat - Fulls d'acer de silici orientats.
L’estructura del nucli és majoritàriament laminada (closca o nucli).
La funció principal és formar un bucle de conducció magnètica per transmetre un flux magnètic altern.
2.Winding:
High - enrotllament de tensió: hi ha moltes voltes i el conductor és relativament prim (amb una creu més petita -).
Baix - enrotllament de tensió: hi ha menys voltes de filferro, el fil és relativament gruixut (creu de tensió més gran -), i normalment es fa mal a la part exterior de la tensió alta - enrotllament de tensió (també hi ha mètodes sinuosos per a baixos de tensió de baix {{3} a prop del nucli).
Mètode d'aïllament (funcions clau):
Casting epoxi: la tècnica més comuna. Els enrotllaments s’abocen sota la pressió de buit en una barreja epoxi alta - de qualitat (encapsulació sencera sencera o secció).
Avantatges: força mecànica extremadament alta, humitat excel·lent - prova, pols - prova, anti {{2} Llarga vida, soroll operatiu relativament baix.

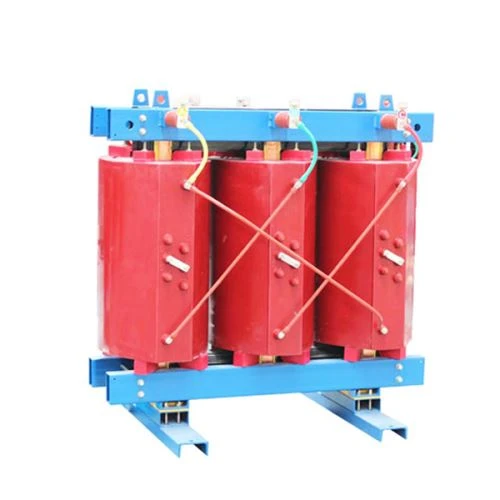

Tipus representatiu: Sèrie SCB (SCR és un bobinat no encapsulat).
Paper de Nomex o embolcall: L’aïllament de filferro i l’aïllament entre fundes dels enrotllaments estan fets de materials d’aramida amb qualificacions d’alta resistència a la calor com DuPont Nomex®.
Avantatges: Nivell de resistència a la calor extremadament elevat (grau C, 180 graus), excel·lent resistència elèctrica, duresa mecànica, resistència a la humitat molt forta, protecció ambiental, no - tòxic, retardant de flama, auto - extingint (complint els requeriments de la qualificació d’incendis F1).
Tipus representatiu: sèries SG, etc.
Els conductors solen ser conductors de coure o conductors d’alumini (predomina el coure).
3. Sistema de col·laboració:
Dependent completament de l’aire per a la dissipació de calor.
Refredament d’aire lliure (AN): es basa en l’efecte de la xemeneia generat per la pròpia calor del transformador per dissipar la calor mitjançant la convecció natural de l’aire. La capacitat és normalment més petita o com a mode base de funcionament per a capacitats més grans.
Refrigeració d’aire forçat (AF): s’instal·la un ventilador de refrigeració a la carcassa del transformador per forçar l’aire fred a bufar l’aire fred als enrotllaments i a les superfícies del nucli per accelerar la dissipació de calor. Això permet que els transformadors de tipus secs - funcionin a capacitats més altes (normalment un 40-50% augment de la capacitat). El sistema de control de la temperatura inicia automàticament el ventilador quan la temperatura de bobinatge puja fins al punt establert.
La calor dins dels enrotllaments es realitza a la superfície pel material aïllant sòlid i emportat l’aire.
4. Estudi i protecció:
Normalment hi ha un recinte de protecció metàl·lica (IP20) per evitar l’entrada d’objectes estrangers sòlids (diàmetre superior a 12mm) i per evitar que les gotes d’aigua es goteixin verticalment.
Opcionalment, un habitatge amb un major grau de protecció (per exemple, IP23) proporciona protecció contra la pluja.
Per a bobinatges oberts, com el bobinatge de NOMEX, el grau de protecció es determina principalment per l’habitatge.
5. Sistema de control de temperatura (component important):
Un sistema de control de seguretat indispensable.
Normalment consisteix en un sensor de temperatura de resistència al platí PT100 (més de 3 permanents) incrustat en el bobinatge.
El termòstat supervisa la temperatura i mostra la temperatura del temps real -.
Funció:
Mostra (o transmet de forma remota la temperatura de bobinatge de tres fases (o multi - punt).
Controleu l’inici i l’aturada automàtica del ventilador (inicieu el ventilador quan s’arribi a la temperatura establerta i atureu -vos quan cau a la temperatura establerta).
Alarma a alta temperatura (el senyal d’alarma de so i llum s’envia quan s’arriba al valor del conjunt d’alarma).
Over - Temperatura de la temperatura (quan s’arriba al valor de l’enrenou, s’envia un senyal de viatge per tallar l’alimentació del transformador i protegir el transformador).
Proporcioneu senyals de falles (per exemple, circuit obert del sensor, falla de curtcircuit).

1. Pehigh Security (avantatge central):
Prova d’incendi i explosió: l’ús del retardant de la flama (classe F1) o fins i tot no - Materials d’aïllament sòlid combustible, sense oli transformador inflamable, elimina fonamentalment el risc d’incendi i explosió.
Sense contaminació de fuites: no hi ha oli de transformador i no hi ha risc que les fuites de petroli contaminin el medi ambient i el sòl.
Respecte al medi ambient: la resina epoxi o els materials de nomex són respectuosos amb el medi ambient i no - tòxics, relativament fàcils de disposar (en compliment de directrius ambientals com ROHS), i no es generen gasos nocius (com ara productes de descomposició de petroli).
2. Instal·lació i manteniment:
No cal instal·lar piscines d’oli d’accidents i instal·lacions contra incendis.
La càrrega de treball de manteniment diària és mínima (principalment eliminació de pols i inspecció de fixació), i no cal fer proves complexes com l’anàlisi de la cromatografia d’oli i el mostreig d’oli.
És relativament lleuger de pes i és fàcil d’instal·lar i transportar.
3.Adaptable:
Environment - Friendly: pot operar de forma segura en interiors, soterranis, metro, túnels, vaixells i altres llocs amb personal dens o espai limitat i requisits elevats de protecció contra incendis.
Neteja: No hi ha taques d’oli, mantingueu el medi net.
4. Molt de la conducció:
Capacitat de sobrecàrrega forta: nivell elevat de resistència a la calor (com la classe H, 180 graus), forta capacitat de suportar el curt - Impacte de sobrecàrrega (gran capacitat de calor del bobinatge).
Força mecànica alta: El cos de fosa fa que el bobinat sigui un tot fort i té una forta capacitat electrodinàmica de resistir els curtcircuits.
Bona resistència a la brutícia i la humitat: els bobinatges de colades són especialment adaptables a ambients durs.
Baixa pèrdua (estalvi d’energia): la tecnologia moderna està dissenyada per tenir un nivell de pèrdua a prop o fins i tot millor que el de la conversió de petroli (especialment SGB18/SG (B) 18 i superior).
Soroll relativament baix: els transformadors de repartiment, en particular, tenen un millor control del nivell de soroll.
5. Long Service Vida:La vida del disseny sol arribar als 20-30 anys o fins i tot més en l’entorn operatiu i les condicions de càrrega especificades.
